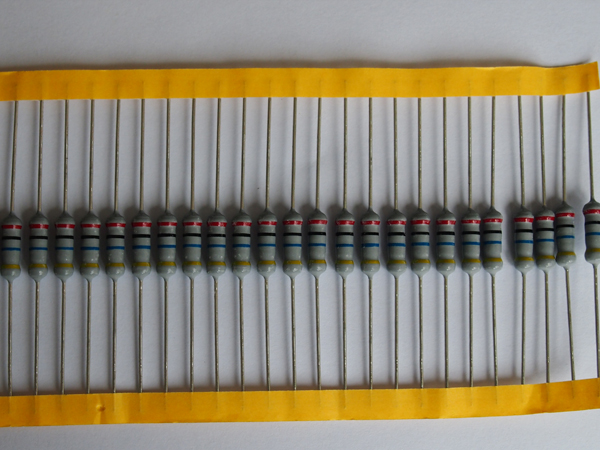

產品特點
■ 耐浪涌特性優異的電阻器。
■ 到高阻值的耐濕性也很穩定的特性。
■ 對應歐盟RoHS。在電阻中所含的鉛玻璃，不包含在歐盟-RoHS指令中。
■ 由于對應表面安裝成形，所以可自動安裝。通過UL、CQC、VDE認證。
■ 用途 l TV、CRT顯示 l 復印機 l LBP LBPs l VTR VTRs l 開關電源 l AC適配器 電磁爐，電壓力鍋
負荷特性曲線
在環境溫度70°C以上使用時，應按照左圖負荷特性曲線，減小額定功率。
外形尺寸
|
型號 |
功率 |
L±1 |
ΦD±0.5 |
φd±0.05 |
備注 |
|
RI81 |
0.25W |
9.8 |
3.5 |
0.55 |
Φ2580 |
|
0.5W |
11 |
4.0 |
0.65 |
Φ3*9 |
|
|
1W |
16.5 |
6.9 |
0.75 |
Φ5*16 |
|
|
RI82 |
1W |
12.5 |
4.0 |
0.75 |
Φ3*11 |
額定值
|
型號 |
額定功耗 |
阻值范圍 |
阻值偏差 |
最高使用電壓 |
最高過負荷電壓 |
耐電壓 |
|
RI81 |
0.25W |
10K~1000MΩ
|
±1%(F) ±5%(J) |
DC1600V AC1150V |
DC3200V AC2300V |
600 |
|
0.5W |
DC3500V AC2500V |
DC7000V AC5000V |
750 |
|||
|
1W |
DC10000V AC7000V |
DC20000V AC14000V |
1000 |
|||
|
RI82 |
2W |
10K~1000MΩ
|
DC5000V AC3500V |
DC7000V AC5000V |
1000 |
額定環境溫度 : ＋70°C
使用溫度范圍 : －55°C～＋155°C
額定電壓是√額定功率×公稱電阻值 所算出的值或表中最高使用電壓兩者中小的值為額定電壓。
電氣特性
|
試驗項目 |
性能要求 |
試驗方法 |
||||||||||||||||||
|
耐電壓 |
應無擊穿或飛弧現象 |
包箔法,施加電壓見額定值表,1min±5S |
||||||||||||||||||
|
過載（短時間） |
△R≤±（0.5%R+0.05Ω） |
2.5倍額定電壓或者最高過荷電壓，取兩者中低的一方施加5秒 |
||||||||||||||||||
|
可焊性 |
沾錫面積不小于95% |
260±10℃、2±0.5S |
||||||||||||||||||
|
引出端強度 |
△R≤±（0.5%R+0.05Ω） |
拉力：10N、10±1S 彎曲：2×900 扭轉：2×1800 |
||||||||||||||||||
|
耐焊接熱 |
△R≤±（0.5%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
||||||||||||||||||
|
溫度快速變化 |
△R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循環 |
||||||||||||||||||
|
斷續過負荷 |
△R≤±(5%R+0.1Ω) |
2.5倍額定電壓 通1S、斷25S 10000次循環 |
||||||||||||||||||
|
電阻溫度系數 |
TCR≤±200PPM/℃ |
高于室溫100℃、恒溫30～40min |
||||||||||||||||||
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，額定直流電壓 1.5小時ON、0.5小時OFF的周期. |
||||||||||||||||||
|
意外過載 |
紗網圓筒不應燃燒 |
16、25倍額定功率電壓，持續5±0.5min； |
||||||||||||||||||
|
穩態濕熱 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
||||||||||||||||||
|
耐浪涌特性 |
△R≤±（5%R+0.1Ω） |
放電試驗：照下表施加電壓，充電4.5S、放電0.5S，進行50次沖擊試驗。
|
