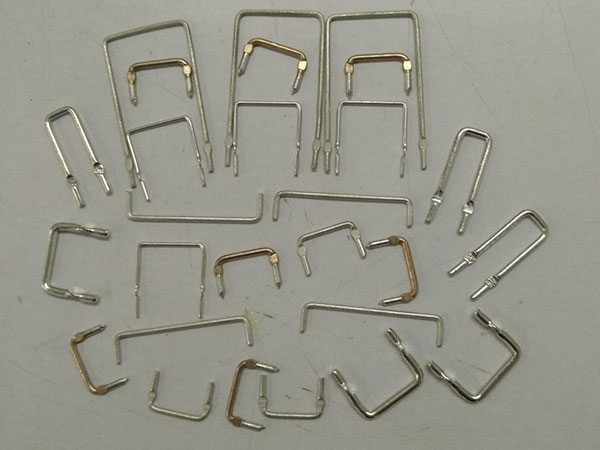

產品特點
■ 是超低電阻值（3mΩ~），適用于大電流的檢測。
■ 對照安裝條件，調整節距?高度。
■ 全部是定制品。
■ 容易焊接。
■ 對應歐盟RoHS。

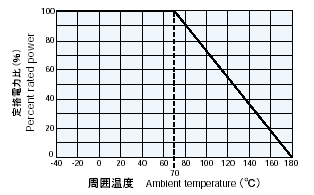

負荷特性曲線
在環境溫度70°C以上使用時，應按照左圖負荷特性曲線，減小額定功率。
主要參數

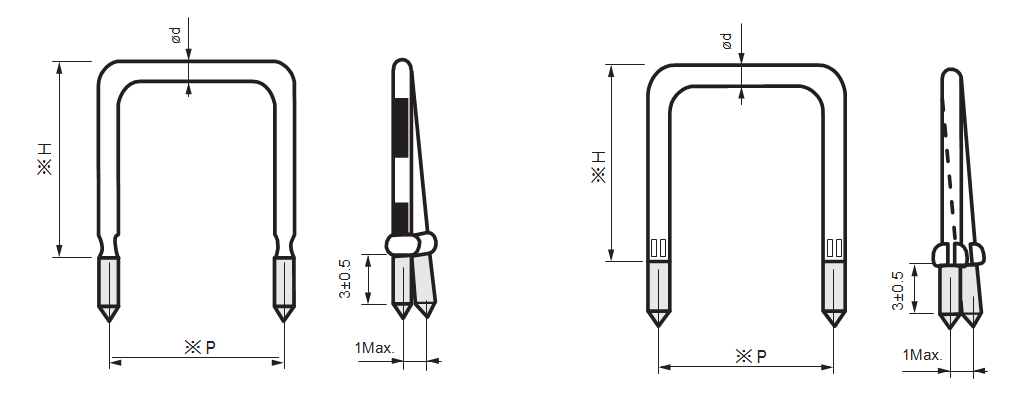

P.H尺寸，請商談。 ※ Please consult with us about dimensions "P" and "H".
|
線徑φd（mm） |
最大額定電流 |
電阻值范圍 |
阻值允許偏差 |
電阻溫度系數 |
|
0.6 |
3.0 |
50～100 |
J：±5% |
±100 |
|
0.7 |
4.0 |
30～70 |
||
|
0.8 |
4.5 |
20～50 |
||
|
0.9 |
5.0 |
20～40 |
||
|
1.0 |
5.5 |
15～30 |
||
|
1.1 |
6.0 |
15～20 |
||
|
1.2 |
7.0 |
10～20 |
||
|
1.3 |
7.5 |
10～20 |
||
|
1.4 |
8.0 |
10～20 |
||
|
1.5 |
9.0 |
10～20 |
||
|
1.6 |
9.5 |
10～15 |
||
|
1.8 |
11 |
5～10 |
||
|
2.0 |
12 |
5～10 |
||
|
2.3 |
14 |
3～10 |
||
|
2.6 |
18 |
3～5 |
||
|
2.9 |
21 |
3～5 |
額定環境溫度 : ＋70°C
使用溫度范圍: －40°C～＋180°C
電氣特性
|
試驗項目 |
性能要求 |
試驗方法 |
|
可焊性 |
沾錫面積不小于95% |
260±10℃、2±0.5S |
|
耐焊接熱 |
△R≤±（2%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
電阻溫度系數 |
TCR≤±100PPM/℃ |
高于室溫100℃、恒溫30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，額定直流電壓 1.5小時ON、0.5小時OFF的周期. |
|
穩態濕熱 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
