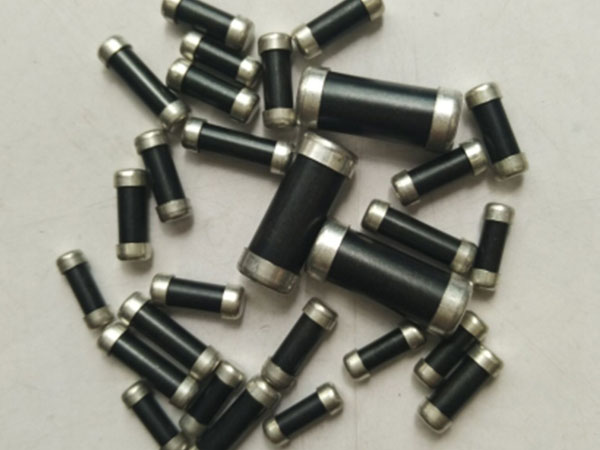

外形尺寸
|
型號 |
功率 |
L |
ΦD |
AL2O3 |
備注 |
|
RI |
0.25W |
5.6±0.15 |
2.17±0.05 |
85% |
Φ1752 |
|
0.25W |
5.9±0.15 |
2.17±0.05 |
Φ1755 |
||
|
0.5W |
8.5±0.25 |
3.1±0.1 |
Φ2580 |
||
|
1W |
10.5±0.25 |
3.6±0.1 |
Φ3010 |
||
|
1W |
11.5±0.25 |
3.6±0.1 |
Φ3011 |
||
|
1W |
10.5±0.25 |
4.1±0.1 |
Φ3510 |
||
|
2W |
14.5±0.3 |
4.6±0.15 |
Φ4014 |
||
|
2W |
14.5±0.3 |
5.1±0.15 |
Φ4514 |
||
|
3W |
16.5±0.35 |
5.6±0.2 |
Φ5016 |
||
|
5W |
23.6±0.5 |
7.6±0.25 |
Φ7023 |
額定值
|
型號 |
額定功耗 |
阻值范圍 |
分類 |
最高使用電壓 |
最高過負荷電壓 |
備注 |
|
RI |
0.25W |
5Ω~1M |
5% |
1500V |
2500V |
分類允許大1% |
|
0.5W |
2500V |
3500V |
||||
|
1W |
3500V |
5000V |
||||
|
2W |
5000V |
7000V |
||||
|
3W |
10% |
6000V |
8000V |
|||
|
5W |
10000V |
15000V |
注：1.可以加工1M-30M組分棒，1M以上按10%分類。
2.3W (Φ5016)不是公司現用規格，最小采購量要10K。
|
RI組分棒 |
Φ1.7*5.2 |
Φ2.5*8 |
Φ3*11 |
Φ4.5*14 |
Φ5*16 |
Φ7*23 |
備注 |
|
數量/箱 |
40萬 |
10萬 |
6萬 |
2萬 |
1萬 |
0.5萬 |
|
電氣特性
|
特 性 |
參 數 |
試 驗 條 件 |
|
電阻值 |
在標稱阻值范圍內 |
|
|
過載 |
△R≤±（0.5%R+0.05Ω） |
2.5倍額定電壓(≤最高過負荷電壓)，5S |
|
溫度快速變化 |
△R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; |
|
斷續過負荷 |
△R≤±(2%R+0.1Ω) |
2.5倍額定電壓 通1S、斷25S 1000次 |
|
電阻溫度系數 |
TCR≤±150PPM/℃ |
高于室溫100℃、恒溫30～40min |
|
耐久性 |
△R≤±(3%R+0.1Ω) |
70±2℃、1000h，額定直流電壓. |
|
氣候順序 |
△R≤±(2%R+0.1Ω) |
干熱、寒冷、低氣壓、循環濕熱、直流負荷 |
|
穩態濕熱 |
△R≤±(2%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
|
耐沖擊 |
△R≤±（5%R+0.1Ω） |
規定電壓，充電4.5S、放電0.5S，進行50次沖擊試驗。 |
