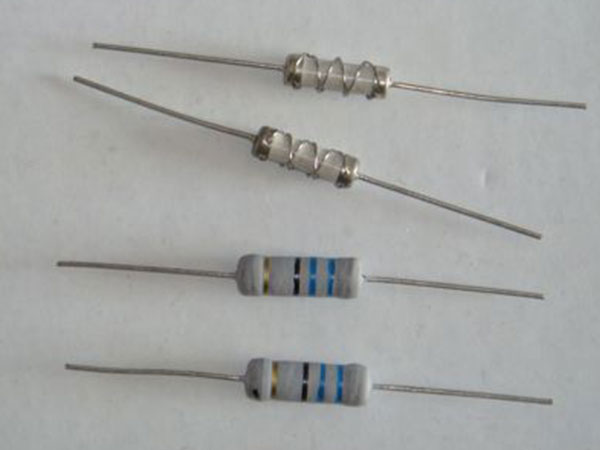

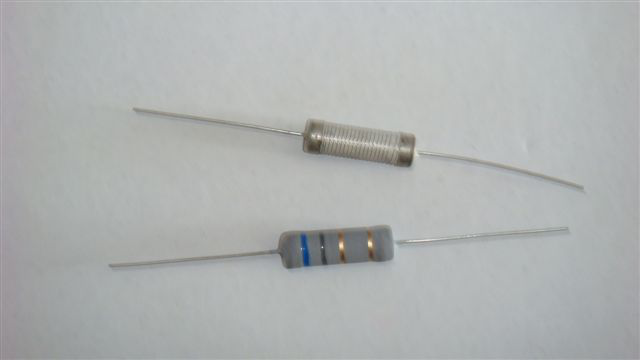

產品特點
■ 符合歐盟RoHS。
■ 超低阻值。
■ 通過CQC認證

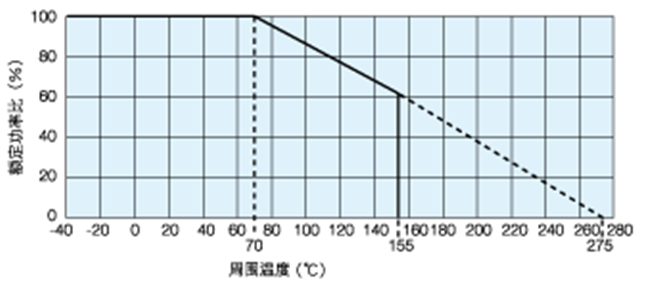

負荷特性曲線
在環境溫度70°C以上使用時，應按照左圖負荷特性曲線，減小額定功率。
主要參數
|
型號 |
額定功率（W） |
阻值范圍 |
阻值偏差 |
外形尺寸 |
備注 |
||||
|
KNP |
NKNP |
D±0.5 |
L±1.0 |
d±0.05 |
|
||||
|
KNP/NKNP |
0.25W |
0.5WS |
0.01-20 |
0.01-20 |
±5% |
6.5 |
2.5 |
0.45 |
|
|
KNP/NKNP |
0.5W |
1WS |
0.01～68 |
0.01～68 |
3.5 |
9.5 |
0.50 |
|
|
|
KNP/NKNP |
1W |
2WS |
0.01～100 |
0.01～100 |
4.5 |
11.5 |
0.60 |
|
|
|
KNP/NKNP |
2W |
3WS |
0.01～200 |
0.01～150 |
5.0 |
15.5 |
0.75 |
|
|
|
KNP/NKNP |
3W |
5WS |
0.01～680 |
0.01～200 |
6.0 |
17.5 |
0.75 |
|
|
|
KNP/NKNP |
5W |
7WS |
0.01～750 |
0.01～470 |
8.0 |
24.0 |
0.75 |
|
|
額定環境溫度 : ＋70°C
使用溫度范圍 : －55°C～＋155°C
額定電壓是√額定功率×公稱電阻值
電氣特性
|
試驗項目 |
性能要求 |
試驗方法 |
|
過載（短時間） |
△R≤±（1%R+0.05Ω） |
2.5倍額定電壓、5秒 |
|
可焊性 |
沾錫面積不小于95% |
260±10℃、2±0.5S |
|
引出端強度 |
△R≤±（1%R+0.05Ω） |
拉力：10N、10±1S 彎曲：2×900 扭轉：2×1800 |
|
耐焊接熱 |
△R≤±（1%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
溫度快速變化 |
△R≤±(1%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循環 |
|
電阻溫度系數 |
TCR≤±250PPM/℃ |
高于室溫100℃、恒溫30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，額定直流電壓 1.5小時ON、0.5小時OFF的周期. |
|
穩態濕熱 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
