產品特點
■RI85型高壓無感玻璃釉電阻器采用印制膜線無感設計，通過預制膜修刻而獲得均勻、穩定、可靠的導電帶，可根據客戶不同需求設計加工。
■ 到高阻值的耐濕性也很穩定的特性。
■ 對應歐盟RoHS。在電阻中所含的鉛玻璃，不包含在歐盟-RoHS指令中。

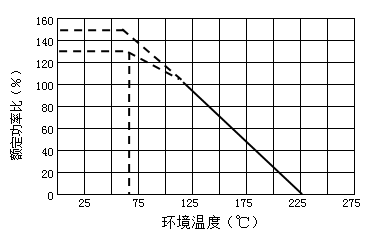

負荷特性曲線
在環境溫度70°C以上使用時，應按照左圖負荷特性曲線，減小額定功率。
主要參數
|
型號 |
額定功率（W） |
阻值范圍 |
阻值偏差 |
最高使用電壓(KV) |

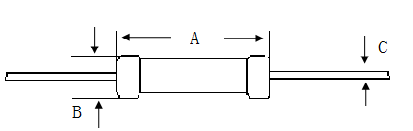

外形尺寸 |
||
|
A |
B |
C±0.05 |
|||||
|
RI85 |
5W |
0.1M-1.5G |
±1% |
7 |
8.3±0.5 |
25 ±1 |
0.78 |
|
8W |
0.1M-2.0G |
10 |
8.3±0.5 |
40 ±2 |
1.0 |
||
|
10W |
0.1M-2.5G |
15 |
8.3±0.5 |
53 ±2 |
|||
|
15W |
0.5M-5.0G |
20 |
8.3±0.5 |
77 ±2 |
|||
|
25W |
0.5M-10G |
25 |
8.3±0.5 |
125 ±2 |
|||
|
30W |
0.5M-10G |
30 |
8.3±0.5 |
152 ±2 |
|||
|
10W |
0.1M-2.5G |
10 |
11.6±0.5 |
42 ±2 |
|||
|
15W |
0.1M-2.5G |
15 |
11.6±0.5 |
52 ±2 |
|||
|
20W |
0.5M-5.0G |
20 |
11.6±0.5 |
72 ±2 |
|||
|
25W |
0.5M-10G |
25 |
11.6±0.5 |
102 ±2 |
|||
|
40W |
0.5M-10G |
30 |
11.6±0.5 |
152 ±2 |
|||
額定值
|
型 號 |
功 率 |
阻值范圍 |
允許 |
最高使用電壓(KV) |

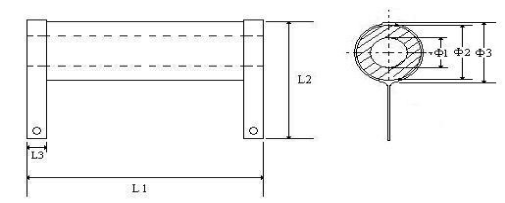

尺寸 |
|||||
|
L1±3 |
L2±5 |
L3±0.5 |
Φ1±1.5 |
Φ2±1.5 |
Φ3±2 |
|||||
|
RI85 |
50W |
1M-30G |
±5% |
35 |
130 |
48 |
8 |
15 |
25 |
29 |
|
75W |
1M-40G |
40 |
150 |
48 |
8 |
15 |
25 |
29 |
||
|
100W |
1M-50G |
45 |
200 |
48 |
10 |
15 |
25 |
29 |
||
|
150W |
1M-50G |
50 |
220 |
60 |
15 |
20 |
30 |
34.5 |
||
|
350W |
1M-50G |
50 |
220 |
85 |
15 |
40 |
50 |
54.5 |
||
額定環境溫度 : ＋70°C
使用溫度范圍 : －55°C～＋155°C
額定電壓是√額定功率×公稱電阻值 所算出的值或表中最高使用電壓兩者中小的值為額定電壓。
電氣特性
|
試驗項目 |
性能要求 |
試驗方法 |
||||||||||||||||||
|
耐電壓 |
應無擊穿或飛弧現象 |
包箔法,施加電壓見額定值表,1min±5S |
||||||||||||||||||
|
過載（短時間） |
△R≤±（0.5%R+0.05Ω） |
2.5倍額定電壓或者最高過荷電壓，取兩者中低的一方施加5秒 |
||||||||||||||||||
|
可焊性 |
沾錫面積不小于95% |
260±10℃、2±0.5S |
||||||||||||||||||
|
引出端強度 |
△R≤±（0.5%R+0.05Ω） |
拉力：10N、10±1S 彎曲：2×900 扭轉：2×1800 |
||||||||||||||||||
|
耐焊接熱 |
△R≤±（0.5%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
||||||||||||||||||
|
溫度快速變化 |
△R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循環 |
||||||||||||||||||
|
斷續過負荷 |
△R≤±(5%R+0.1Ω) |
2.5倍額定電壓 通1S、斷25S 10000次循環 |
||||||||||||||||||
|
電阻溫度系數 |
TCR≤±200PPM/℃ |
高于室溫100℃、恒溫30～40min |
||||||||||||||||||
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，額定直流電壓 1.5小時ON、0.5小時OFF的周期. |
||||||||||||||||||
|
意外過載 |
紗網圓筒不應燃燒 |
16、25倍額定功率電壓，持續5±0.5min； |
||||||||||||||||||
|
穩態濕熱 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
||||||||||||||||||
|
耐浪涌特性 |
△R≤±（5%R+0.1Ω） |
放電試驗：照下表施加電壓，充電4.5S、放電0.5S，進行50次沖擊試驗。
|
